PRZEJŚCIE DACHOWE PIANO-SYSTEM PD+I o przekroju prostokątnym

PRZEJŚCIE DACHOWE PIANO-SYSTEM PD+I o przekroju prostokątnym
Pre-izolowane pianą poliuretanową zakończenie kanału wentylacyjnego.

Zamierzone zastosowanie:
Przeznaczone do rozprowadzania powietrza, jako zakończenie instalacji wentylacyjnej, wyprowadzonej ponad dach w budynkach, w tym budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Mogą być również stosowane w budynkach magazynowych, przemysłowych i gospodarczych.

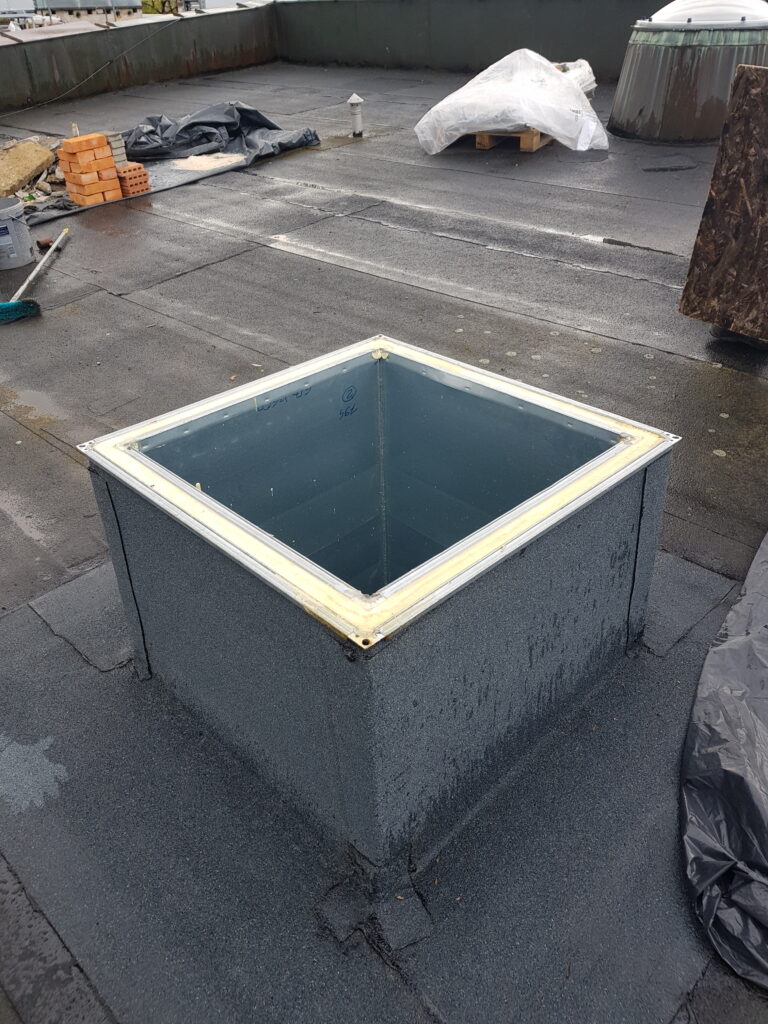

Przejście dachowe PD+I może służyć również jako wyłaz dachowy, przez który można przejść na dach budynku.

1 PŁASZCZ WEWNĘTRZNY
2 PŁASZCZ ZEWNĘTRZNY
3 WARSTWA PIANY POLIURETANOWEJ
4 KOŁNIERZ MONTOWANY DO STROPU PRZY POMOCY NP. KOŁKÓW
6 STROP
7 RAMKA PŁASZCZA WEWNĘTRZNEGO
8 RAMKA PŁASZCZA ZEWNĘTRZNEGO

Przejście dachowe Piano-System PD+I składa się z przewodu prostego o przekroju prostokątnym połączonego metoda zgrzewania z kątownikiem w kształcie ”L” wykonanego z blachy stalowej ocynkowanej DX51D z powłoką cynkową Z275 wg normy PN-EN 10346:2015, o grubości 0,9 mm. Kątownik służy do przymocowania Przejścia dachowego za pomocą kołków do dachu budynku. Ściany przewodu zbudowane są z płaszcza wewnętrznego i płaszcza zewnętrznego z blachy stalowej ocynkowanej DX51D z powłoką cynkową Z275 wg normy PN-EN 10346:2015 o grubości 0,5 mm. Pomiędzy płaszczem wewnętrznym, a płaszczem zewnętrznym znajduje się izolacja z piany poliuretanowej (PUR), o grubości 25 ÷ 100 mm. Wymiar płaszcza zewnętrznego wynika z grubości zastosowanej warstwy izolacyjnej.
Połączenia (ramki kołnierzowe), stosowane w płaszczu wewnętrznym i płaszczu zewnętrznym wykonane są z profili P-20 lub P-30 oraz z narożników N-20 lub N-30, z blachy stalowej ocynkowanej, gatunku DX51D+Z275 wg normy PN-EN 10346:2015.

Montaż elementów zakończeniowych instalacji z przejściem możliwy jest w dwóch opcjach:
1. Montaż dekla za pomocą zawiasów stalowych, wtedy dekiel tworzy klapę uchylną
2. Montaż dekla lub innego elementu zakończeniowego instalacji za pomocą połączeń kołnierzowych, skręcanych śrubami M8 lub M10 wg normy DIN 933 lub PN-EN ISO 4017:2014, nakrętkami M8 lub M10 wg normy DIN 934 lub PN-EN ISO 4032:2013 oraz podkładkami M8 lub M10 mm ze stali ocynkowanej, wg normy DIN 125 lub PN-EN ISO 7090:2004.

Do montażu należy wykorzystywać samoprzylepną uszczelkę PES. Uszczelka musi być położona na całym obwodzie obu połączeń kołnierzowych w celu uzyskania wymaganej szczelności. Ramka połączenia kołnierzowego płaszcza zewnętrznego w Przejściu dachowym Piano-System PD+I, w przypadku elementów o długości boku przewodu większej niż 200 mm, jest dodatkowo wzmocniona za pomocą klamer montażowych (zaciskowych) z blachy stalowej ocynkowanej. Maksymalna odległość zacisków od narożników połączenia kołnierzowego oraz względem siebie wynosi 250mm.
Wymiar otworu w stropie musi być powiększony o 100 mm, ze względu na ramkę połączenia kołnierzowego.
