KDWU nr 10_2021_Preizolowane przewody wentylacyjne PIANO-SYSTEM+I o przekroju kołowym

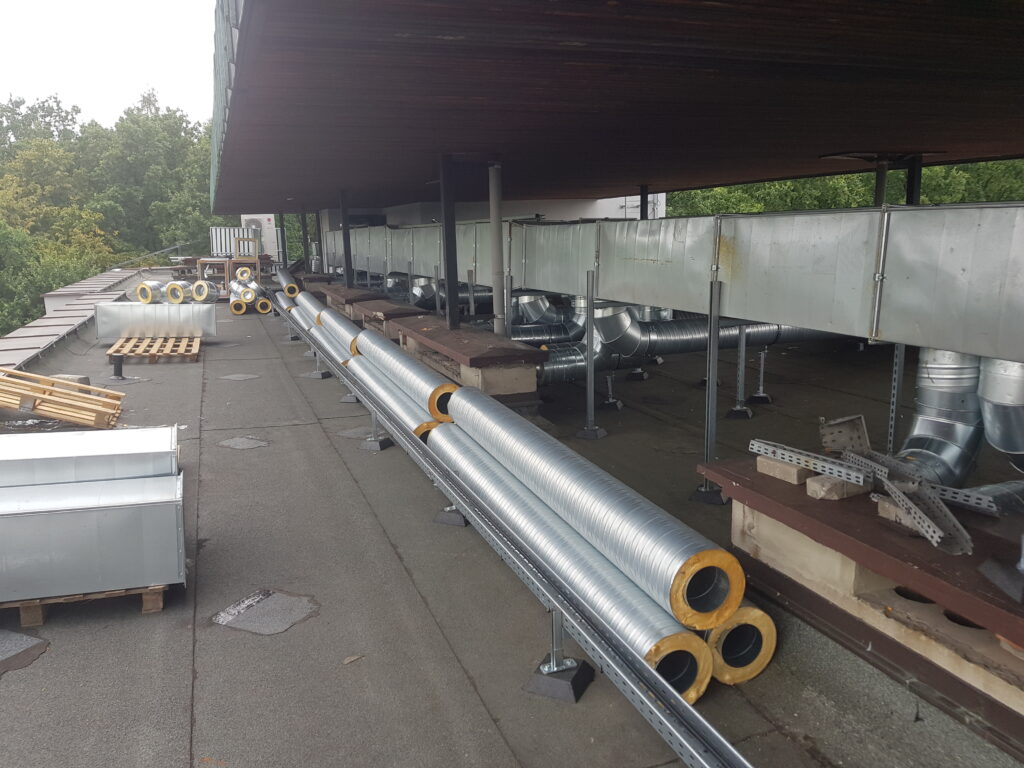

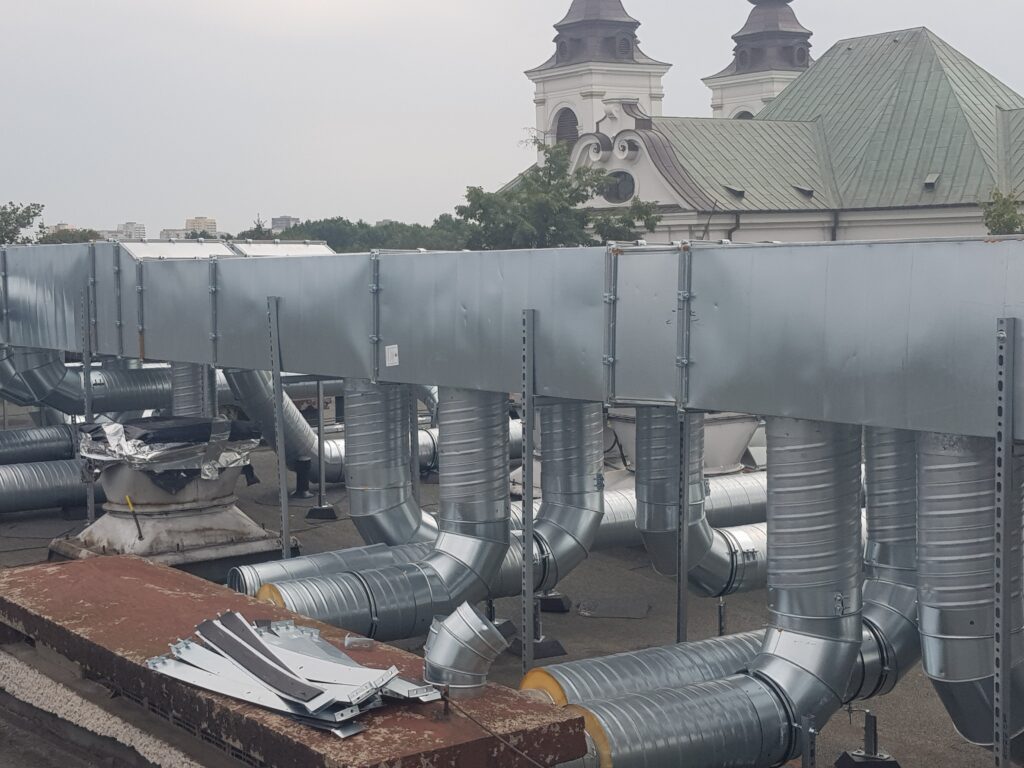

Preizolowane przewody wentylacyjne o przekroju kołowym PIANO SYSTEM+I z Krajową Oceną Techniczną ITB-KOT_2021/2004 wydanie 1
- Ochrona środowiska i szerokie zastosowanie w instalacjach HVAC
Właściwości użytkowe Piano System+I wpisują się w nurt budownictwa ekologicznego „zrównoważonego”, który w zakresie projektowania i wznoszenia budynków ma na uwadze dbanie o środowisko naturalne.
System podwójnych przewodów z blachy o grubości 0,5 mm z warstwą izolacji z piany poliuretanowej- gwarantuje niską wagę materiału, przy zachowaniu wymaganej wytrzymałości. Ok. 30% niższa waga przewodów Piano-System+I w porównaniu z przewodami preizolowanymi wełną. Piano-System+I zapobiega stratom ciepła z instalacji i przeciwdziała skraplaniu się pary wodnej na powierzchni kanałów oraz skutecznie tłumi hałas emitowany przez ruch powietrza.
- Najwyższa klasa szczelności przewodu – „D” potwierdzona w badaniu ITB wg PN-EN 12237:2005 i PN-EN 1507:2007
Przewody PIANO-SYSTEM+I z racji tego że są zalewane pianą, która w wyniku reakcji chemicznej rozpręża się wypełniając szczelnie wszystkie przestrzenie między płaszczami, osiągają najwyższą klasę szczelności „D”, jaka występuje w wentylacji- zarówno przewody o przekroju kołowym jak i prostokątnym. Wyniki badań pokazują, że strat powietrza praktycznie nie ma, są na pograniczu błędu pomiarowego. Projektanci wybierając PIANO-SYSTEM +I, przy doborze central wentylacyjnych nie muszą brać pod uwagę strat powietrza.
Szczelność przewodów PIANO-SYSTEM +I nie tylko spełnia najwyższe wymagania norm europejskich, ale nawet je przewyższa!
- Zapobieganie skraplaniu pary wodnej i wnikaniu wilgoci
W odróżnieniu do innych materiałów izolacyjnych, piana poliuretanowa zastosowana w systemie PIANO-SYSTEM +I gwarantuje wysoką odporność na dyfuzję pary wodnej, co zapobiega skraplaniu i wnikaniu wilgoci – głównej przyczyny korozji na powierzchni rur i kanałów. Mogą być stosowane na zewnątrz z racji tego, że są niezwykle szczelne, a wody opadowe nie mają możliwości wniknąć do warstwy izolacyjnej.
- Brak „mostków termicznych”
Struktura piany pozwala usztywnić kanał poprawiając jego odporność na wysokie ciśnienie i związane z tym odkształcenia, eliminując zjawisko tworzenia się „mostków termicznych” występujących w innych materiałach izolacyjnych.
W przewodach PIANO-SYSTEM +I nie występują „mostki termiczne” z racji tego, że są zalewane pianą, która w wyniku reakcji chemicznej rozpręża się wypełniając szczelnie wszystkie przestrzenie między płaszczami.
- Doskonałe właściwości termoizolacyjne – EKO
Przewody wentylacyjne PIANO-SYSTEM+I mają parametry przenikalności cieplnej niższe od na ogół stosowanej wełny mineralnej, czyli warstwa piany może być o prawie o 50 % cieńsza. Początkowa przewodność cieplna piany wynosi 10ºC EN 12667 W/mº K 0,020- 0,025
- Klasyfikacja w zakresie reakcji na ogień
Spełniają wymagania dotyczące wyrobów budowlanych. Niezapalne i niekapiące oraz nierozprzestrzeniające ognia. Nieodpadające pod wpływem ognia.B-s3,d0 zgodnie z PN-EN 13501-1:2019-02
- Wzmocnienie sztywności przewodu bez użycia wewnętrznych stężeń stalowych
Przewody PIANO-SYSTEM+I, z racji tego, że są zalewane pianą, która w wyniku reakcji chemicznej rozpręża się, wypełniając szczelnie wszystkie przestrzenie między płaszczami, są niezwykle sztywne i nawet kanały o boku do 2000 mm nie muszą mieć stężeń i nie deformują się, co zostało potwierdzone badaniami ITB, w praktyce kanały o większych przekrojach, w których są wykonane stężenia mogą generować podwyższony hałas przez rozprężanie i kurczenie się powierzchni blachy jak i przez same stężenia.
- Znaczne skrócenie czasu realizacji inwestycji i zmniejszenie kosztów
oraz prosty i szybki montaż
Znaczne skrócenie czasu wykonania instalacji preizolowanej, poprzez wyeliminowanie wielu etapów tradycyjnego sposobu, na który składa się: Montaż przewodów wentylacyjnych w budynku; Przygrzanie za pomocą zgrzewarki gwoździ w określonych odstępach; Przygrzanie lub przykręcenie specjalnych „zetek” utrzymujących odpowiedni dystans od wełny izolacyjnej i odpowiedni kąt w celu odprowadzenia wód opadowych; Domierzenie z natury płaszcza wykonanego z blachy z odpowiednimi zakładkami i felcami, a następnie jego montaż.
Wszystkie te prace wymagają dodatkowego czasu, sprzyjających warunków atmosferycznych i wykwalifikowanych pracowników z wieloletnim doświadczeniem.Przewody PIANO-SYSTEM +I są w pełni gotowym produktem, który wymaga jedynie montażu w budynku.
- Antykorozyjność -Trwałość powłoki
Trwałość (elementy z blachy stalowej ocynkowanej):
– masa powłoki cynkowej, g/m2 ≥ 275
– grubość powłoki cynkowej, μm 20 (tolerancja wg PN-EN 10346)
Brak konieczności stosowania dodatkowego płaszcza stalowego, izolacji oraz szpilek montażowych, których zgrzewanie osłabia powierzchnię blachy.
Przewody PIANO-SYSTEM+I nie mają potrzeby stosowania gwoździ przygrzewanych do powierzchni kanału wentylacyjnego, powodujących zniszczenie ochronnej powłoki cynkowej, a niekiedy nawet wypalenie otworu w kanale, ponadto ta metoda nie gwarantuje szczelnego przylegania wełny izolacyjnej do powierzchni kanału.
Typowe kształtki systemu o przekroju kołowym:
- przewody proste PIANO-SYSTEM SPIRO+I
- kolana segmentowe PIANO-SYSTEM KS+I
- trójniki symetryczne PIANO-SYSTEM TS+I
- redukcje segmentowe symetryczne PIANO-SYSTEM RSS +I
- redukcje segmentowe asymetryczne PIANO-SYSTEM RSA+I
- czwórniki PIANO-SYSTEM CZO+I
- nyple PIANO-SYSTEM N+I
- dekle PIANO-SYSTEM FO+I
- sztucery osiatkowane PIANO-SYSTEM SO+I
